Приложение : Дизелови генератори Cummins Power Generation с висока мощност

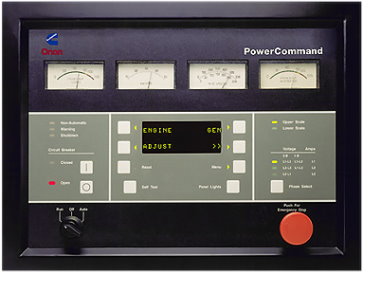

Панелите за за управление PCC3100  включват в себе си всичко, което е необходимо за стартиране, установяване на работен режим и управление на дизелови генераторни системи Cummins Power Generation над 550 kVA.

Цифровата система за контрол PowerCommand Control 3100 обезпечава автоматично стартиране и спиране на дизеловия генератор, осъществява регулиране на оборотите на  двигателя и обезпечава паралелната му работа (ако се приложението му го предполага). РСС3100 осъществява постоянен контрол на състоянието на двигателя, генератора и допълнителните системи, и обезпечава автоматично спиране при възникване на проблем в работата на дизел-генератора.

РСС 3100 получава информация за работата на дизеловия генератор с различни датчици, разположени на двигателя, генератора и допълнителните системи. Получените данни от тях се преобразуват в цифров вид и анализират от микропроцесора.

РСС3100 осъществява постоянен контрол над параметрите на дизеловия генератор. В случай на възникване на проблем по време на работата на дизеловия генератор РСС издава индикация за неизправност и, ако тя е сериозна, обезпечава автоматичното спиране на агрегата.

Характеристики на панела за управление

• Цифров регулатор на напрежението - възбудител на постоянниi магнити (PMG)

• Електронен регулатор на оборотите на двигателя

• Защита на двигателя:

  - налягане на маслото

  - температура двигателя

  - неизправности в зарядния генератор на двигателя

  - ниско ниво на охлаждащата течност.

• Система на защита AmpSentry с възможност на регулиране силата на тока

• Цифрова система за синхронизация честота на тока и напреженията

• Регулировка на напреженията при преходни режими и работа с електронния регулатор на оборотите на двигателя

• Функции за паралелна работа

• Защита на генератора срещу:

  - ниско напрежение

  - високо напрежение

  - ниска честота на тока

  - проверка за синхронизация

  - висока стойност на тока

  - обратна (реверсивна) мощност

• Аналогови измервателни прибори за контрол на изходния ток:

  - ток по трите фази

  - напрежения по трите фази

  - мощност

  - честота на тока

• Времезакъснения при стартиране и спиране на  агрегата

• Режим на очакване (понижено енергопотребление)

• Четири програмируеми клиентски входове

• Съвместимост с диагностичен сервизен софтуер InPower

• Защита от въздействието на околната среда (NEMA 3R/IP5)

Потребителски интерфейс

• Голям операторски дисплей

• Вграден превключвател на режимите на работа

• Бутон за аварийно спиране на генератора

• Измерване показанията на генератора:

  - данни от генератора - сила на тока, напрежение, мощност, фактор на  мощността, честота, разход на електроенергия

  - данни за работата на двигателя - налягане на маслото, температура на охлаждащата течност, напрежение на акумулатора, обороти на двигателя, температура на маслото, температура на изгорелите газове

  - изходни електрически данни - напрежение и честота на тока

• Индикация за неизправности

Опции

• Допълнителни функции:

  - автономна работа

  - паралелна работа

• Мрежови комуникационен модул LonWork.
